В сейсмоопасных зонах, с возможностью землетрясения до 9 баллов по шкале Рихтера, используются специальные конструкции компенсаторов, способные воспринимать нагрузки во всех плоскостях. Универсальные устройства представляют кардан с двумя сильфонами и боковыми присоединительными патрубками. Конструкция сглаживает усилия, возникающие вследствие несоосности, сдвиговые и угловые нагрузки, обеспечивая герметичность.
Универсальные карданные компенсаторы могут также иметь следующие наименования:
- Осевые карданные компенсаторы 2КСУК, 2КСУКФ
- Угловые карданные компенсаторы 2КСУК, 2КСУКФ
Описание компенсаторов
Технические характеристики и конструкция:
- Материал сильфонов – нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т.
- Патрубки и кардан изготовлены из материала основной трубы или из нержавейки длинной марки.
- Температура рабочей среды -260 +850 0 С.
- Температура окружающей среды -50 + 90 0 С.
- Рабочее давление в системе до 125 бар.
- Используется для перекачки криогенных составов, газов, пара, воды и всех фракций нефти.
Типы:
- Сейсмокомпенсатор карданного типа с двумя сильфонами универсального действия, с патрубками, проработанными под приварку – 2КСУК.

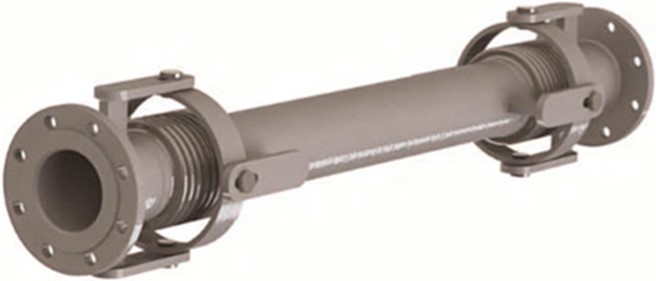

- Компенсатор двухсильфонный универсальный, устанавливаемый в зонах сейсмической опасности, карданного типа, с фланцами под крепление – 2КСУКФ.
Выполняемые задачи:
- Компенсация осевых температурных изменений труб.
- Поглощение вибрации, угловых нагрузок, сохранение герметичности.
- Сглаживание осевых смещений в вертикальном и перпендикулярном направлениях.
- Компенсация несоосности труб при ошибках в монтаже.
Технические характеристики компенсаторов типа 2СКУК на давление 16 и 25 бар.
| Условный диаметр | Размеры | Kомпенсирующая способность (ΔL= мм); осевой ход — х (мм) сдвиг-y (мм) поворот — z (град.) | Жёсткость | Эффективная площадь | ||||
|---|---|---|---|---|---|---|---|---|
| Ду, мм | d, мм | M, мм | s, мм | x=100 y=100 z=100 | x=100 y=200 z=200 | x=100 y=300 z=300 | Н/мм | см2 |
| 32 | 42 | 110 | 3,5 | 710 | 910 | 1110 | 7,2 | 18 |
| 40 | 48 | 120 | 3 | 710 | 910 | 1110 | 7,3 | 23 |
| 50 | 57 | 150 | 3,5 | 770 | 970 | 1170 | 7,4 | 37 |
| 65 | 76 | 170 | 3,5 | 770 | 970 | 1220 | 5,4 | 58 |
| 80 | 89 | 200 | 3,5 | 820 | 1020 | 1250 | 14,6 | 79 |
| 100 | 108 | 260 | 4,00 | 820 | 1020 | 1280 | 25,8 | 128 |
| 125 | 133 | 290 | 4,00 | 950 | 1150 | 1460 | 23,4 | 183 |
| 150 | 159 | 350 | 4,50 | 950 | 1150 | 1460 | 37,6 | 268 |
| 200 | 219 | 430 | 6,00 | 1120 | 1340 | 1690 | 104,5 | 437 |
| 250 | 273 | 550 | 7,00 | 1120 | 1340 | 1690 | 138,4 | 705 |
| 300 | 325 | 600 | 7,00 | 1300 | 1500 | 1700 | 96,8 | 984 |
| 350 | 377 | 620 | 7,00 | 1300 | 1500 | 1700 | 12,3 | 1170 |
| 400 | 426 | 670 | 7,00 | 1500 | 1700 | 1900 | 175,3 | 1505 |
| 500 | 530 | 750 | 8,00 | 1500 | 1700 | 1900 | 318 | 2291 |
| 600 | 630 | 850 | 8,00 | 1700 | 1900 | 2100 | 403 | 3254 |
| 700 | 720 | 970 | 8,00 | 1900 | 2100 | 2300 | 496 | 4370 |
| 800 | 820 | 1100 | 8,00 | 2100 | 2300 | 2500 | 536 | 5684 |
| 900 | 920 | 1320 | 10,00 | 2300 | 2500 | 2700 | 598 | 7122 |
| 1000 | 1020 | 1480 | 10,00 | 2500 | 2700 | 2900 | 733 | 8740 |
| Условный диаметр | Размеры | Kомпенсирующая способность (ΔL= мм); осевой ход — х (мм) сдвиг-y (мм) поворот — z (град.) | Жёсткость | Эффективная площадь | ||||
|---|---|---|---|---|---|---|---|---|
| Ду, мм | d, мм | M, мм | s, мм | x=100 y=100 z=100 | x=100 y=200 z=200 | x=100 y=300 z=300 | Н/мм | см2 |
| 32 | 42 | 110 | 3,5 | 730 | 930 | 1130 | 9,6 | 18 |
| 40 | 48 | 120 | 3 | 730 | 930 | 1130 | 9,7 | 23 |
| 50 | 57 | 150 | 3,5 | 790 | 990 | 1190 | 9,9 | 37 |
| 65 | 76 | 170 | 3,5 | 790 | 990 | 1240 | 8,4 | 58 |
| 80 | 89 | 200 | 3,5 | 840 | 1040 | 1270 | 23,4 | 79 |
| 100 | 108 | 260 | 4,00 | 840 | 1040 | 1300 | 29,6 | 128 |
| 125 | 133 | 290 | 4,00 | 970 | 1170 | 1480 | 33,6 | 183 |
| 150 | 159 | 350 | 4,50 | 970 | 1170 | 1480 | 45,7 | 268 |
| 200 | 219 | 430 | 6,00 | 1140 | 1360 | 1710 | 137,6 | 437 |
| 250 | 273 | 550 | 7,00 | 1140 | 1360 | 1710 | 156,8 | 705 |
| 300 | 325 | 600 | 7,00 | 1330 | 1530 | 1730 | 124,7 | 984 |
| 350 | 377 | 620 | 7,00 | 1330 | 1530 | 1730 | 56,4 | 1170 |
| 400 | 426 | 670 | 7,00 | 1550 | 1750 | 1950 | 201,4 | 1505 |
| 500 | 530 | 750 | 8,00 | 1550 | 1750 | 1950 | 348,6 | 2291 |
Технические характеристики компенсаторов типа 2СКУКФ на давление 16,25,40 бар
| Условный диаметр | Условное давление | Размеры | Kомпенсирующая способность (ΔL= мм) | Жёсткость | Эффективная площадь | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal diameter | Nominal pressure | Dimensions | movement (ΔL= мм) | ||||||||||||
| DN | РN | D | k | dm | f | b | M | s | dxn | осевой ход — х (мм) сдвиг-y (мм) поворот — z (град.) | Axial Spring Rate | Effective Area | |||
| мм mm | кгс/см2 bar | мм mm | мм mm | мм mm | мм mm | мм mm | мм mm | мм mm | мм mm | x=100 y=100 z=100 | x=100 y=200 z=200 | x=100 y=300 z=300 | x=100 y=400 z=400 | Н/мм N/mm | см2 cm2 |
| 32 | 16 | 140 | 100 | 78 | 2 | 16 | 110 | 2,60 | 18х4 | 730 | 930 | 1130 | 1330 | 7,2 | 18 |
| 40 | 16 | 150 | 110 | 88 | 3 | 16 | 120 | 3,00 | 18х4 | 730 | 930 | 1130 | 1330 | 7,3 | 23 |
| 50 | 16 | 165 | 125 | 102 | 3 | 18 | 150 | 3,00 | 18х4 | 790 | 990 | 1190 | 1400 | 7,4 | 37 |
| 65 | 16 | 185 | 145 | 122 | 3 | 18 | 170 | 3,00 | 18х4 | 790 | 990 | 1240 | 1500 | 5,4 | 58 |
| 80 | 16 | 200 | 160 | 138 | 3 | 20 | 200 | 3,20 | 18х8 | 840 | 1040 | 1270 | 1500 | 14,6 | 79 |
| 100 | 16 | 220 | 180 | 158 | 3 | 20 | 260 | 3,60 | 18х8 | 840 | 1040 | 1300 | 1550 | 25,8 | 128 |
| 125 | 16 | 250 | 210 | 188 | 3 | 22 | 290 | 4,00 | 18х8 | 970 | 1170 | 1480 | 1770 | 23,4 | 183 |
| 150 | 16 | 285 | 240 | 212 | 3 | 22 | 350 | 4,50 | 22х8 | 970 | 1170 | 1480 | 1770 | 37,6 | 268 |
| 200 | 16 | 340 | 295 | 268 | 3 | 24 | 430 | 6,30 | 22х12 | 1140 | 1360 | 1710 | 2060 | 104,5 | 437 |
| 250 | 16 | 405 | 355 | 320 | 3 | 26 | 550 | 7,10 | 26х12 | 1140 | 1360 | 1710 | 2060 | 138,4 | 705 |
| Условный диаметр | Условное давление | Размеры | Kомпенсирующая способность (ΔL= мм) | Жёсткость | Эффективная площадь | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal diameter | Nominal pressure | Dimensions | movement (ΔL= мм) | ||||||||||||
| DN | РN | D | k | dm | f | b | M | s | dxn | осевой ход — х (мм) сдвиг-y (мм) поворот — z (град.) | Axial Spring Rate | Effective Area | |||
| мм mm | кгс/см2 bar | мм mm | мм mm | мм mm | мм mm | мм mm | мм mm | мм mm | мм mm | x=100 y=100 z=100 | x=100 y=200 z=200 | x=100 y=300 z=300 | x=100 y=100 z=100 | Н/мм N/mm | см2 cm2 |
| 32 | 25 | 140 | 100 | 78 | 2 | 18 | 110 | 2,60 | 18×4 | 760 | 960 | 1160 | 1360 | 9,6 | 18 |
| 40 | 25 | 150 | 110 | 88 | 3 | 18 | 120 | 3,00 | 18×4 | 760 | 960 | 1160 | 1360 | 9,7 | 23 |
| 50 | 25 | 165 | 125 | 102 | 3 | 20 | 150 | 3,00 | 18×4 | 820 | 1020 | 1210 | 1420 | 9,9 | 37 |
| 65 | 25 | 185 | 145 | 122 | 3 | 22 | 170 | 3,00 | 18×8 | 820 | 1020 | 1260 | 1520 | 8,4 | 58 |
| 80 | 25 | 200 | 160 | 138 | 3 | 24 | 200 | 3,20 | 18×8 | 860 | 1060 | 1290 | 1520 | 23,4 | 79 |
| 100 | 25 | 235 | 190 | 158 | 3 | 24 | 260 | 3,60 | 22×8 | 860 | 1060 | 1320 | 1570 | 29,6 | 128 |
| 125 | 25 | 270 | 220 | 188 | 3 | 26 | 290 | 4,00 | 26×8 | 990 | 1200 | 1500 | 1800 | 33,6 | 183 |
| 150 | 25 | 300 | 250 | 212 | 3 | 28 | 350 | 4,50 | 26×8 | 990 | 1200 | 1500 | 1800 | 45,7 | 268 |
| 200 | 25 | 360 | 310 | 268 | 3 | 30 | 430 | 6,30 | 26×12 | 1160 | 1380 | 1740 | 2090 | 137,6 | 437 |
| 250 | 25 | 425 | 370 | 320 | 3 | 32 | 550 | 7,10 | 30×12 | 1160 | 1390 | 1740 | 2090 | 156,8 | 705 |
| Условный диаметр | Условное давление | Размеры | Kомпенсирующая способность (ΔL= мм) | Жёсткость | Эффективная площадь | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal diameter | Nominal pressure | Dimensions | movement (ΔL= мм) | ||||||||||||
| DN | РN | D | k | dm | f | b | M | s | dxn | осевой ход — х (мм) сдвиг-y (мм) поворот — z (град.) | Axial Spring Rate | Effective Area | |||
| мм mm | кгс/см2 bar | мм mm | мм mm | мм mm | мм mm | мм mm | мм mm | мм mm | мм mm | x=100 y=100 z=100 | x=100 y=200 z=200 | x=100 y=300 z=300 | x=100 y=100 z=100 | Н/мм N/mm | см2 cm2 |
| 32 | 40 | 140 | 100 | 78 | 2 | 18 | 110 | 2,60 | 18×4 | 790 | 990 | 1190 | 1360 | 15,4 | 18 |
| 40 | 40 | 150 | 110 | 88 | 3 | 18 | 120 | 3,00 | 18×4 | 790 | 990 | 1190 | 1360 | 15,7 | 23 |
| 50 | 40 | 165 | 125 | 102 | 3 | 20 | 150 | 3,00 | 18×4 | 850 | 1050 | 1240 | 1450 | 15,9 | 37 |
| 65 | 40 | 185 | 145 | 122 | 3 | 22 | 170 | 3,00 | 18×8 | 850 | 1050 | 1290 | 1550 | 18,6 | 58 |
| 80 | 40 | 200 | 160 | 138 | 3 | 24 | 200 | 3,20 | 18×8 | 890 | 1090 | 1320 | 1550 | 36,4 | 79 |
| 100 | 40 | 235 | 190 | 158 | 3 | 24 | 260 | 3,60 | 22×8 | 890 | 1090 | 1350 | 1600 | 42,7 | 128 |
| 125 | 40 | 270 | 220 | 188 | 3 | 26 | 290 | 4,00 | 26×8 | 1020 | 1230 | 1530 | 1830 | 53,6 | 183 |
| 150 | 40 | 300 | 250 | 212 | 3 | 28 | 350 | 4,50 | 26×8 | 1020 | 1230 | 1530 | 1830 | 66,7 | 268 |
| 200 | 40 | 375 | 320 | 268 | 3 | 34 | 430 | 6,30 | 30×12 | 1190 | 1410 | 1770 | 2110 | 154,5 | 437 |
| 250 | 40 | 450 | 385 | 320 | 3 | 38 | 550 | 7,10 | 33×12 | 1190 | 1410 | 1770 | 2110 | 188,6 | 705 |
Продажа сейсмокомпенсаторов на УЗСК в Северске
На нашем заводе производят сейсмокомпенсаторы сильфонные карданного типа 2СКУК и 2СКУКФ всех типоразмеров по предварительным заявкам. При заказе изделия можно изменить материал изготовления, толщину патрубков и кардана. Универсальный компенсатор пригодится не только в сейсмической зоне, на опасном производстве с перепадами давления в трубах при изменениях режимов.
Чтобы подобрать нужную конструкцию, необходимо представить в КБ завода сведения об условиях работы компенсатора. Специалисты конструкторского бюро учтут все особенности узла. Каждый компенсатор снабжается ПС и другой важной технической документацией.
Оформить заказ, получить консультацию можно воспользовавшись контактами на сайте УЗСК. Купить компенсаторы в Северске у нас можно с оформлением доставки автомобильным, ж/д или авиа-транспортом. Ж/д пути подходят прямо к воротам нашего завода, что повышает как оперативность отгрузки, так и формирует оптимальную стоимость перевозки.
