Изделие используется в Северске для компенсации осевых температурных смещений стенок труб по отношению к общей оси магистрали. При перекачке жидкостей на длинные расстояния может происходить изменение давления в трубопроводе, и даже, гидроудары. В этот момент возможно смещение и разрыв стыковочных швов. Установка сильфонного осевого компенсатора амортизирует удары, сглаживает нагрузки, гасит деформационные силы, сохраняя герметичность стыка. В зависимости от решаемых задач используют сильфоновые узлы с различным количеством гофры. Компенсационный узел работает на протяжении многих лет, не требуя ремонта.
Устройство и технические характеристики ОПН

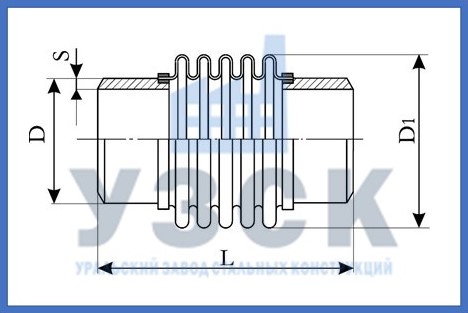

На чертеже изображена принципиальная схема компенсатора ОПН. Сильфон представляет гофрированную металлическую трубу многослойной навивки из нержавейки, с внутренними слоями из малоуглеродистой мягкой стали. Тонкая стенка эластичной гофры защищена гофрированным кожухом. Приварные фланцы выполнены из стали, идентичной трубе или Ст20, Ст3сп5 и подобных марок. Собираются сваркой из листовых заготовок.
Конструкционные вводные:
- предельные размеры сечения фланцев 1400 мм;
- номинальное давление до 2,5 МПа.
- температура перекачиваемой среды – жидкость до 200 0, пар до 300 0 С;
- диапазон климатических температур -30 +50 0 С.
- соединение сварное;
- гарантия на компенсатор от производителя 2 года;
- срок эксплуатации 30 лет.
Изделие подходит для установки в Северске в трассы под агрессивные среды, пар, воду, продукты нефтепереработки.
Преимущества монтажа компенсатора ОПН
Очень простая конструкция, состоящая из гофрированного сильфона и двух патрубков из нержавеющей стали соединяется с основной трубой сваркой, создавая жесткую необслуживаемую конструкцию. В зависимости от температурных перепадов и длины трубы выбирается количество гофр в сильфоне, обеспечивающее принятие максимальных удлинений и укорачивания трубы. Достигается:
- быстрый и точный монтаж;
- отсутствие затрат на обслуживание;
- незначительный вес и габариты не утяжеляют соединение, делая его герметичным.
Перспективы:
- использование компенсатора увеличивает срок службы трубопровода в Северске без обслуживания;
- сварная конструкция уменьшает стоимость монтажных работ;
- снижается металлоемкость трассы, исключаются затраты на обслуживание.
Производство и продажа компенсаторов ОПН в УЗСК в Северске
Предприятие УЗСК специализируется на производстве сильфонных компенсаторов. Имеется необходимое оборудование для изготовления сильфонных узлов и компенсаторов. На компенсаторы представляется гарантия, предоставляются сертификаты и декларации ТР ЕАЭС, паспорт изделия. Завод выполняет оборудование под заказ или из наличия . Поэтому купить компенсатор в УЗСК надежно и выгодно.
Таблица геометрических размеров ОПН
| Условное обозначение | Условный диаметр DN,мм | Размеры | Масса | |||
|---|---|---|---|---|---|---|
| D,мм | S,мм | D1,мм | L,мм | G | ||
| кг | ||||||
| ОПН-16-125-90 | 125 | 133 | 4,0 | 171 | 381 | 5 |
| ОПН-16-150-100 | 150 | 159 | 4,5 | 203 | 387 | 6 |
| ОПН-16-200-140 | 200 | 219 | 6,0 | 259 | 433 | 12 |
| ОПН-16-250-160 | 250 | 273 | 7,0 | 319 | 612 | 26 |
| ОПН-16-300-180 | 300 | 325 | 7,0 | 373 | 631 | 32 |
| ОПН-16-350-180 | 350 | 377 | 7,0 | 431 | 640 | 37 |
| ОПН-16-400-190 | 400 | 426 | 7,0 | 485 | 668 | 58 |
| ОПН-16-500-200 | 500 | 530 | 8,0 | 600 | 682 | 85 |
| ОПН-16-600-200 | 600 | 630 | 8,0 | 706 | 695 | 112 |
| ОПН-16-700-210 | 700 | 720 | 8,0 | 797 | 698 | 140 |
| ОПН-16-800-210 | 800 | 820 | 8,0 | 911 | 726 | 158 |
| ОПН-16-900-210 | 900 | 920 | 10,0 | 1015 | 704 | 194 |
| ОПН-16-1000-220 | 1000 | 1020 | 10,0 | 1117 | 726 | 229 |
| ОПН-16-1200-220 | 1200 | 1220 | 12,0 | 1319 | 726 | 323 |
| ОПН-16-1400-220 | 1400 | 1420 | 14,0 | 1522 | 732 | 408 |
| ОПН-25-50-70 | 50 | 57 | 3,5 | 105 | 349 | 2 |
| ОПН-25-65-70 | 65 | 76 | 3,5 | 105 | 349 | 2 |
| ОПН-25-80-70 | 80 | 89 | 3,5 | 120 | 359 | 3 |
| ОПН-25-100-80 | 100 | 108 | 4,0 | 143 | 370 | 4 |
| ОПН-25-125-90 | 125 | 133 | 4,0 | 172 | 382 | 6 |
| ОПН-25-150-100 | 150 | 159 | 4,5 | 204 | 396 | 7 |
| ОПН-25-200-140 | 200 | 219 | 6,0 | 261 | 442 | 14 |
| ОПН-25-250-160 | 250 | 273 | 7,0 | 319 | 621 | 27 |
| ОПН-25-300-180 | 300 | 325 | 7,0 | 374 | 632 | 33 |
| ОПН-25-350-180 | 350 | 377 | 7,0 | 431 | 658 | 38 |
| ОПН-25-400-190 | 400 | 426 | 7,0 | 485 | 678 | 60 |
| ОПН-25-500-200 | 500 | 530 | 8,0 | 600 | 692 | 94 |
| ОПН-25-600-200 | 600 | 630 | 8,0 | 706 | 713 | 125 |
| ОПН-25-700-210 | 700 | 720 | 8,0 | 797 | 710 | 145 |
| ОПН-25-800-210 | 800 | 820 | 8,0 | 911 | 743 | 184 |
| ОПН-25-900-210 | 900 | 920 | 10,0 | 1015 | 719 | 223 |
| ОПН-25-1000-220 | 1000 | 1020 | 10,0 | 1117 | 742 | 279 |
| ОПН-25-1200-220 | 1200 | 1220 | 14,0 | 1319 | 742 | 383 |
| ОПН-25-1400-220 | 1400 | 1420 | 14,0 | 1522 | 750 | 481 |
Таблица технических характеристик ОПН
| Условное обозначение | Осевой ход, 1000 циклов, мм | Осевой ход, 50 циклов, мм | Осевой ход, 5000 циклов, мм | Коэффициент местного сопротивления | Эффективная площадь Sэф, см2
| Жесткость |
|---|---|---|---|---|---|---|
| H/MM | ||||||
| Н/мм | ||||||
| ОПН-16-125-90 | 28 | 45 | 13,5 | 0,220 | 190 | 244 |
| ОПН-16-150-100 | 35 | 50 | 15,0 | 0,200 | 279 | 218 |
| ОПН-16-200-140 | 45 | 70 | 21,0 | 0,115 | 452 | 291 |
| ОПН-16-250-160 | 50 | 80 | 24,0 | 0,103 | 680 | 350 |
| ОПН-16-300-180 | 60 | 90 | 27,0 | 0,087 | 960 | 324 |
| ОПН-16-350-180 | 65 | 90 | 27,0 | 0,129 | 1269 | 400 |
| ОПН-16-400-190 | 70 | 95 | 28,5 | 0,113 | 1575 | 579 |
| ОПН-16-500-200 | 85 | 100 | 30,0 | 0,093 | 2444 | 608 |
| ОПН-16-600-200 | 90 | 100 | 30,0 | 0,080 | 3419 | 613 |
| ОПН-16-700-210 | 95 | 105 | 31,5 | 0,060 | 4363 | 698 |
| ОПН-16-800-210 | 95 | 105 | 31,5 | 0,057 | 5745 | 637 |
| ОПН-16-900-210 | 95 | 105 | 31,5 | 0,045 | 7182 | 706 |
| ОПН-16-1000-220 | 95 | 110 | 33,0 | 0,040 | 8638 | 872 |
| ОПН-16-1200-220 | 95 | 110 | 33,0 | 0,040 | 12246 | 1044 |
| ОПН-16-1400-220 | 95 | 110 | 33,0 | 0,040 | 16600 | 1295 |
| ОПН-25-50-70 | 20 | 35 | 10,5 | 0,350 | 68 | 322 |
| ОПН-25-65-70 | 20 | 35 | 10,5 | 0,350 | 68 | 322 |
| ОПН-25-80-70 | 20 | 35 | 10,5 | 0,300 | 89 | 296 |
| ОПН-25-100-80 | 25 | 40 | 12,0 | 0,260 | 133 | 259 |
| ОПН-25-125-90 | 28 | 45 | 13,5 | 0,220 | 190 | 366 |
| ОПН-25-150-100 | 35 | 50 | 15,0 | 0,200 | 279 | 326 |
| ОПН-25-200-140 | 45 | 70 | 21,0 | 0,115 | 452 | 387 |
| ОПН-25-250-160 | 50 | 80 | 24,0 | 0,103 | 680 | 350 |
| ОПН-25-300-180 | 60 | 90 | 27,0 | 0,087 | 960 | 401 |
| ОПН-25-350-180 | 65 | 90 | 27,0 | 0,129 | 1269 | 560 |
| ОПН-25-400-190 | 70 | 95 | 28,5 | 0,113 | 1575 | 723 |
| ОПН-25-500-200 | 85 | 100 | 30,0 | 0,093 | 2444 | 743 |
| ОПН-25-600-200 | 90 | 100 | 30,0 | 0,080 | 3419 | 736 |
| ОПН-25-700-210 | 95 | 105 | 31,5 | 0,060 | 4363 | 889 |
| ОПН-25-800-210 | 95 | 105 | 31,5 | 0,057 | 5745 | 811 |
| ОПН-25-900-210 | 95 | 105 | 31,5 | 0,045 | 7182 | 1028 |
| ОПН-25-1000-220 | 95 | 110 | 33,0 | 0,040 | 8638 | 1045 |
| ОПН-25-1200-220 | 95 | 110 | 33,0 | 0,040 | 12246 | 1251 |
| ОПН-25-1400-220 | 95 | 110 | 33,0 | 0,040 | 16600 | 1616 |
