Фильтры ФС-II имеют угловое исполнение. Их применяют для эффективной очистки жидкой или газообразной среды от твердых примесей чтобы предотвратить повреждения насосов, измерительных приборов и другое оборудование, установленное в трубопроводной системе. Степень очистки определяется размером ячейки сетки. Размер ячейки сетки для типовых фильтров ФС-2 по Т-ММ-11-2003 составляет 0,2 мм. Возможно изготовление фильтров ФС-II с любой другой тонкостью фильтрации.
Конструктивное исполнение и область применения
Для изготовления корпуса фильтра ФС-II используются различные марки стали (сталь 20, 09Г2С, 12Х18Н10Т и др.), которые позволяют устанавливать сетчатые фильтры при температурах рабочей среды от -60 до +450оС. При этом сетчатый фильтрующий элемент всегда изготавливается из нержавеющей стали. Возможно дополнение фильтра магнитной вставкой для улавливания ферромагнитных частиц.
Фильтры сетчатые ФС-II находят применение в системах водоснабжения, теплоснабжения, насосных системах, в регулирующем и контрольном оборудовании газо- и нефтепроводов. Очистка фильтра производится без его демонтажа из трубопровода.

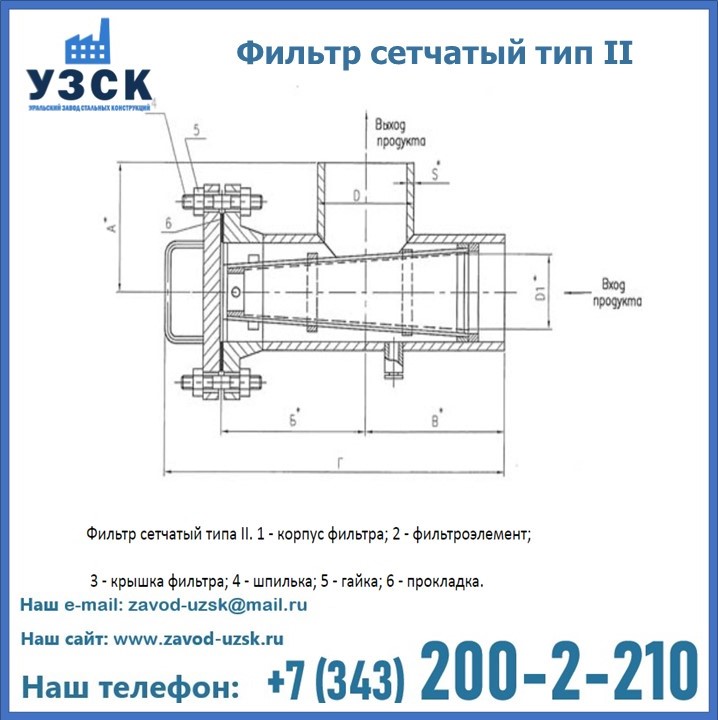

Технические характеристики ФС-II
Размеры в мм
Обозначение фильтра | D | S* | A* | Аф* | Б* | B* | Вф* | Г* | Гф* | Масса фильтра кг* |
ФС-II-50-25 | 57 | 3 | 130 | 175 | 190 | 150 | 195 | 410 | 455 | 14,0 |
ФС-II-80-25 | 89 | 3,5 | 145 | 197 | 210 | 180 | 232 | 460 | 512 | 19,4 |
ФС-II-100-25 | 108 | 4 | 155 | 213 | 230 | 200 | 258 | 500 | 558 | 30,2 |
ФС-II-150-25 | 159 | 6 | 180 | 248 | 260 | 260 | 328 | 595 | 663 | 46,3 |
ФС-II-200-25 | 219 | 8 | 210 | 285 | 300 | 300 | 375 | 682 | 757 | 68,8 |
ФС-II-250-25 | 273 | 10 | 240 | 315 | 350 | 350 | 425 | 788 | 863 | 119,9 |
ФС-II-300-25 | 325 | 10 | 270 | 350 | 380 | 420 | 500 | 877 | 957 | 167,9 |
ФС-II-350-25 | 377 | 12 | 310 | 395 | 430 | 520 | 605 | 1033 | 1118 | 251,3 |
ФС-II-400-25 | 426 | 16 | 335 | 435 | 450 | 650 | 750 | 1187 | 1287 | 359,5 |
ФС-II-500-25 | 530 | 16 | 470 | 570 | 770 | 830 | 930 | 1710 | 1810 | — |
ФС-II-50-40 | 57 | 3 | 130 | 175 | 190 | 150 | 195 | 410 | 455 | 14,1 |
ФС-II-80-40 | 89 | 3,5 | 145 | 200 | 215 | 180 | 235 | 465 | 520 | 19,8 |
ФС-II-100-40 | 108 | 4 | 155 | 220 | 235 | 200 | 265 | 505 | 570 | 30,3 |
ФС-II-150-40 | 159 | 6 | 180 | 248 | 260 | 260 | 328 | 595 | 663 | 45,0 |
ФС-II-200-40 | 219 | 8 | 210 | 295 | 310 | 300 | 385 | 690 | 775 | 82,8 |
ФС-II-250-40 | 273 | 10 | 240 | 338 | 370 | 350 | 448 | 805 | 903 | 136,8 |
ФС-II-300-40 | 325 | 10 | 270 | 382 | 415 | 420 | 532 | 922 | 1034 | 210,4 |
ФС-II-350-40 | 377 | 12 | 310 | 426 | 465 | 520 | 636 | 1077 | 1193 | 296,8 |
ФС-II-400-40 | 426 | 16 | 335 | 470 | 485 | 650 | 785 | 1232 | 1347 | 452,7 |
ФС-II-500-40 | 530 | 16 | 470 | 610 | 770 | 830 | 970 | 1710 | 1850 | 930 |
ФС-II-600-40 | 630 | 16 | 520 | 660 | 800 | 1000 | 1140 | 1910 | 2050 | 1327 |
ФС-II-50-63 | 57 | 3 | 130 | 197 | 210 | 150 | 217 | 365 | 432 | 15,6 |
ФС-II-80-63 | 89 | 3,5 | 145 | 217 | 230 | 180 | 252 | 490 | 562 | 24,7 |
ФС-II-100-63 | 108 | 4 | 155 | 232 | 245 | 200 | 277 | 520 | 597 | 39,5 |
ФС-II-150-63 | 159 | 6 | 180 | 285 | 300 | 260 | 365 | 645 | 750 | 49,0 |
ФС-II-200-63 | 219 | 8 | 210 | 320 | 335 | 300 | 410 | 725 | 835 | 109,4 |
ФС-II-250-63 | 273 | 10 | 240 | 355 | 390 | 350 | 465 | 835 | 950 | 165,6 |
ФС-II-300-63 | 325 | 10 | 270 | 390 | 420 | 520 | 640 | 937 | 1057 | 239,9 |
ФС-II-350-63 | 377 | 12 | 310 | 450 | 485 | 520 | 760 | 1107 | 1247 | 351,0 |
ФС-II-400-63 | 426 | 16 | 335 | 490 | 505 | 650 | 805 | 1262 | 1417 | 511,7 |
ФС-II-500-63 | 530 | 16 | 470 | 635 | 770 | 830 | 995 | 1710 | 1875 | — |
* — Для справки
Масса указана для фильтра под приварку.
Цена Фильтра ФС-II в Северске от производителя
На формирование стоимости сетчатого фильтра ФС-II по Т-ММ влияют следующие факторы: материал изготовления корпуса (ст20, ст3пс, 09Г2С и пр.), особенности конструкции, комплектация, необходимость доставки и т.п.
Уральский завод стальных конструкций – производитель сетчатыйх фильтров типа ФС по Т-ММ-11-2003, осуществляющий поставки по всей России, а также в страны ЕАЭС: Киргизию, Казахстан, Белоруссию и Армению.
Основные преимущества завода УЗСК, как производителя:
- Наша технология сварки аттестована Национальным агентством контроля сварки (НАКС).
- Наши специалисты сварочного производства имеют аттестационные удостоверения НАКС.
- Наши сварочные аппараты прошли аттестацию НАКС.
- Мы располагаем собственным аттестованным гидростендом для проведения испытаний готовой продукции пробным давлением.
- В нашем распоряжении имеется лаборатория НК, аттестованная на все виды неразрушающего контроля.
- Штат нашего завода включает в себя мощный конструкторский отдел.
Чтобы узнать актуальные цены фильтров ФС-II нашего производства, свяжитесь с менеджерами отдела продаж по координатам, указанным в разделе «Контакты». Помимо типовых версий фильтрующих устройств, мы можем изготовить фильтры ФС-2 по индивидуальным размерам и чертежам заказчика.
