Фильтры сетчатые ФС 1 применяются для защиты трубопроводов, измерительного и регулирующего оборудования и установок с повышенными требованиями к чистоте потока среды, от механического загрязнения шламом, который образуется при эксплуатации или ремонте системы. Фильтры ФС I оборудованы патрубками под приварку для присоединения к трубопроводу. По желанию заказчика возможно изготовление фланцевых фильтров. Использование устройств допускается при температуре рабочей среды от – 60° С, до + 450° С в зависимости от материального исполнения фильтра. Для изготовления корзины (фильтрующего элемента) применяется проволочная сетка из нержавеющей стали.
Монтаж фильтра производится перед защищаемым элементом для очистки проходящего через них вещества. Фильт устанавливатся как на вертикальных, так и на горизонтальных участках трубопровода. Изделия нашли широкое применение в тепловой, энергетической и других отраслях промышленности.
Конструкция и материальное исполнение
Материалы:
- корпус – сталь 20, О9Г2С,12Х18Н10Т или аналогичные марки стали;
- сетка — сталь кислотостойкая 12Х18Н10Т с ячейками – 0,2 мм (возможно изготовление с другим размером ячеек).
Основные элементы:
- корпус фильтра;
- фильтроэлемент;
- крышка фильтра;
- гайка;
- шпилька;
- прокладка.
Конструкцией фильтра предусмотрена его быстрая очистка без демонтажа участка трубопровода – достаточно снять запорную крышку и извлечь фильтрующий элемент.

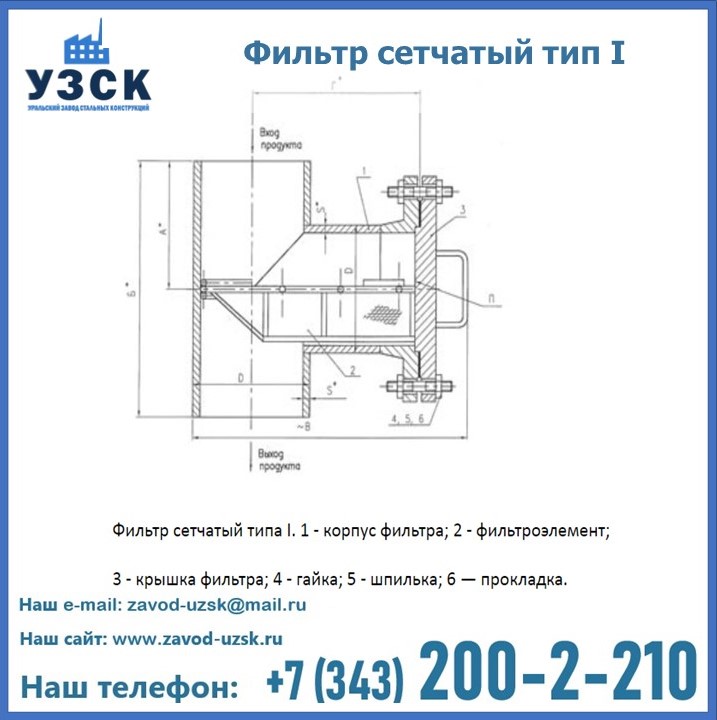

![Фильтр сетчатый ФС по Т-ММ-11-2003 в Северске](https://ufa.zavod-uzsk.ru/wp-content/uploads/2018/06/imgfyltryFC-1.jpg)
Таблица технических характеристик ФС-I
Размеры указаны в мм
Обозначение фильтра | D | S* | A* | Аф* | Б* | Бф* | В* | Г* | Масса фильтра (под приварку) кг* |
ФС-I-50-25 | 57 | 3 | 130 | 178 | 260 | 356 | 290 | 190 | 8,8 |
ФС-I-80-25 | 89 | 3,5 | 145 | 200 | 290 | 400 | 325 | 210 | 13,3 |
ФС-I-100-25 | 108 | 4 | 155 | 216 | 310 | 432 | 355 | 230 | 20,16 |
ФС-I-150-25 | 159 | 6 | 180 | 251 | 360 | 502 | 425 | 270 | 41,2 |
ФС-I-200-25 | 219 | 8 | 210 | 288 | 420 | 576 | 500 | 310 | 67,0 |
ФС-I-250-25 | 273 | 10 | 240 | 318 | 480 | 636 | 565 | 340 | 108,4 |
ФС-I-300-25 | 325 | 10 | 270 | 354 | 488 | 656 | 702 | 540 | 157,3 |
ФС-I-350-25 | 377 | 12 | 310 | 399 | 520 | 698 | 800 | 620 | 230,5 |
ФС-I-400-25 | 426 | 16 | 335 | 439 | 600 | 808 | 909 | 670 | 326,6 |
ФС-I-50-40 | 57 | 3 | 130 | 178 | 260 | 356 | 290 | 190 | 8,9 |
ФС-I-80-40 | 89 | 3,5 | 145 | 203 | 290 | 406 | 330 | 215 | 14,2 |
ФС-I-100-40 | 108 | 4 | 155 | 223 | 310 | 446 | 365 | 235 | 21,2 |
ФС-I-150-40 | 159 | 6 | 180 | 251 | 360 | 502 | 425 | 270 | 41,7 |
ФС-I-200-40 | 219 | 8 | 210 | 298 | 420 | 596 | 510 | 320 | 75,8 |
ФС-I-250-40 | 273 | 10 | 240 | 338 | 480 | 676 | 585 | 360 | 126,8 |
ФС-I-300-40 | 325 | 10 | 270 | 382 | 488 | 712 | 745 | 540 | 196,5 |
ФС-I-350-40 | 377 | 12 | 310 | 426 | 550 | 782 | 840 | 620 | 270,1 |
ФС-I-400-40 | 426 | 16 | 335 | 470 | 535 | 805 | 954 | 670 | 406,4 |
ФС-I-50-63 | 57 | 3 | 130 | 197 | 260 | 394 | 315 | 210 | 12,4 |
ФС-I-80-63 | 89 | 3,5 | 145 | 217 | 290 | 434 | 355 | 230 | 20,4 |
ФС-I-100-63 | 108 | 4 | 155 | 232 | 310 | 464 | 375 | 245 | 42,1 |
ФС-I-150-63 | 159 | 6 | 180 | 285 | 360 | 570 | 470 | 305 | 65,8 |
ФС-I-200-63 | 219 | 8 | 210 | 320 | 420 | 640 | 545 | 345 | 101,0 |
ФС-I-250-63 | 273 | 10 | 240 | 355 | 480 | 710 | 610 | 380 | 168,9 |
ФС-I-300-63 | 325 | 10 | 270 | 390 | 495 | 735 | 764 | 540 | 226,8 |
ФС-I-350-63 | 377 | 12 | 310 | 450 | 575 | 855 | 874 | 620 | 324,5 |
ФС-I-400-63 | 426 | 16 | 335 | 490 | 655 | 965 | 984 | 670 | 463,6 |
* — Для справки
Производитель фильтров ФС-I
Производителем очистного оборудования является непосредственно наш завод — Уральский Завод Стальных Конструкций.
Нсколько фактов о нас:
- Наличие в составе завода инженерно-конструкторского бюро.
- Парк станков включает в себя сварочное оборудование, аттестованное Национальным агентством контроля сварки НАКС.
- Технология сварки завода УЗСК прошла аттестацию в Национальном агентстве контроля сварки НАКС.
- У нас работают высококвалифицированные специалисты сварочного производства, имеющие аттестаты НАКС.
- Мы располагаем лабораторией НК, аттестованной на все виды неразрушающего контроля.
- В нашем распоряжении имеется собственный аттестованный гидростенд для проведения испытаний готовой продукции пробным давлением.
Мы принимаем заказы любой сложности, в том числе изготавливаем нестандартные сетчатые фильтры по индивидуальным размерам и чертежам заказчика.
Чтобы купить фильтр ФС-I по Т-ММ, обратитесь в отдел продаж нашего завода, по ккординатам в разделе «Контакты».
